Kuidas saab nailonist rattakaabli maandusrull muuta maa-aluse kaabli paigaldamise ohutumaks ja tõhusamaks

Artikli kokkuvõte:Maakaabli paigaldamine nõuab enamat kui kvalifitseeritud tehnikuid ja kvaliteetseid kaableid. Õige tugivarustus võib oluliselt mõjutada tõmbamise tõhusust, kaabli kaitset ja paigaldusohutust. ANailonist rattakaabli maandusrulltagab sujuva ja kontrollitud tee maa-aluste toitekaablite jaoks, eriti kui kaablid peavad läbima sirgeid lõike, käänakuid ja kaeviku nurki. Need rullid, mis on loodud kaabli juhtimiseks ja toetamiseks, aitavad vähendada hõõrdumist, vältida kaablite nihkumist ja kaitsta kaabli pindu paigaldamise ajal. See juhend selgitab, kuidas nailonrataste kaabli maandusrullikud töötavad, kuidas valida õiget mudelit ja miks need on professionaalse maakaabli paigaldamise oluline osa.

Sisukord

• Miks on maa-aluse kaabli paigaldamiseks vaja maapealseid rulle?
• Mis on nailonist rattakaabli maandusrull?
• Millised on nailonist rattakaabli maandusrullikute põhiomadused?
• Milliseid tehnilisi näitajaid peaksid ostjad arvestama?
• Kus kasutatakse nailonist rattakaabli maandusrullikuid?
• Kuidas valida õige kaabli maandusrull?
• Kuidas need rullid kaabli paigaldamist parandavad?
• Kuidas saate kaabli maandusrullikuid hooldada?
• Korduma kippuvad küsimused
• Järeldus

Miks on maa-aluse kaabli paigaldamiseks vaja maapealseid rulle?

Maa-alused toitekaablid võivad olla rasked, painduvad ja paigaldamise ajal raskesti juhitavad. Kui kaabel tõmmatakse otse üle maapinna või kaeviku pinna, võib hõõrdumine ja kontrollimatu kontakt suurendada tõmbetakistust ja tekitada kaabli mantlile tarbetut pinget.

See on koht, kus aNailonist rattakaabli maandusrullmuutub väärtuslikuks. Selle asemel, et lasta kaablil otse üle betooni, pinnase, kruusa või muude pindade lohistada, tagab rull kontrollitud veeretee. Kurvides ja suunamuutustes aitavad õigesti paigutatud rullid hoida ka ettenähtud kaablitrassi.

Professionaalne kaablipaigaldus saab rullidest kasu, sest need aitavad:

• Juhtige kaablid mööda planeeritud paigaldusmarsruuti.
• Vähendage otsekontakti kaabli ja maapinna vahel.
• Minimeerige hõõrdumine kaabli tõmbamise ajal.
• Vähendage kaabli libisemise või kaeviku rajast väljapoole liikumise võimalust.
• Toetage kaableid sirgetel lõikudel ja nurkades.
• Parandage paigalduse üldist järjepidevust ja töökoha ohutust.

LingkaiTooteteabes kirjeldatakse spetsiaalselt nailonrataste kaabli maandusrullikuid kui kaablite juhtimise ja toetamise seadmeid, eriti kurvides, kus kaabli stabiilsus on oluline.

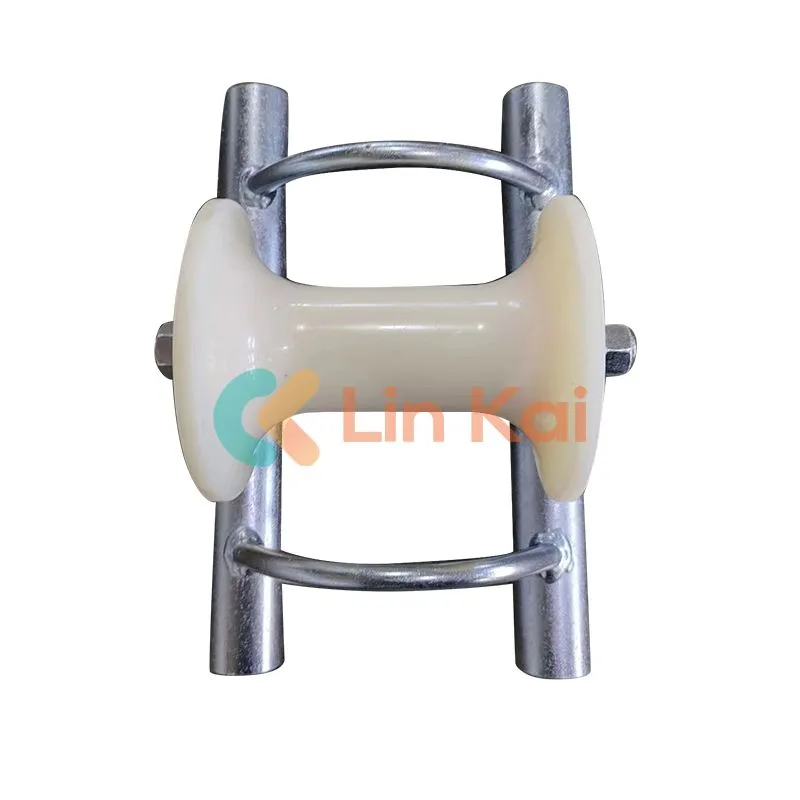

Mis on nailonist rattakaabli maandusrull?

Nailonist rattakaabli maandusrull on kaabli paigaldamise tööriist, mis on ette nähtud maa-aluste kaablite toetamiseks ja juhtimiseks nende tõmbamise ajal. Tavaliselt koosneb see tugiraamist, rullist või veorattast, võllist ja laagrisõlmest.

Nailonratas on eriti kasulik, kuna see tagab kaablile sileda kontaktpinna. Trossi tõmbamise ajal pöörleb ratas kaabli liikumisel, aidates kaablil paigaldusteel läbida, mitte pidevalt vastu maad libiseda.

Olenevalt paigalduskonfiguratsioonist võib kasutada erinevaid rullide konstruktsioone. Sirgejoonelised rullid sobivad suhteliselt otseste kaablite jaoks, nurgarullid aga kaabli paigaldamiseks kaeviku nurkadesse.

Vastavalt Lingkai tootespetsifikatsioonidele sisaldab selle kaabli maandusrullikute valik sirgjoonelisi konfiguratsioone ja nurgarulle, mille mudelid on mõeldud kuni ligikaudu Ø200 mm kaablitele. Rullid on paigaldatud laagritele, raamid aga tsingitud terasest.

Millised on nailonist rattakaabli maandusrullikute põhiomadused?

1. Sile nailonist kontaktpind

Nailonratas loob veereva kontaktpinna kaabli ja paigaldusseadmete vahele. See aitab kaablit juhtida, vähendades samal ajal tarbetut lohistamist mööda karedaid pindu.

2. Laagrile paigaldatud rullid

Laagrid võimaldavad ratastel kaabli liikumisel pöörata. See disain toetab sujuvamat kaabli liikumist ja võib aidata vähendada takistust paigaldamise ajal.

3. Tsingitud terasraam

Tsingitud terasraam pakub praktilist konstruktsioonilahendust nõudlikesse paigalduskeskkondadesse. Kaabli paigaldamine toimub sageli väljas, kaevikute sees või ehitusplatsidel, kus seadmed võivad kokku puutuda niiskuse, tolmu ja mehaanilise käsitsemisega.

4. Mitu konfiguratsiooni

Erinevate kaablite läbimõõtude ja paigaldusteede jaoks on vaja erinevaid rullide mõõtmeid. Saadaval on mudelid nailonist või alumiiniumist rullikute ja erinevate raamikonstruktsioonidega.

5. Suure läbimõõduga maa-aluste kaablite tugi

Lingkai täpsustab, et selle nailonrataste kaabli maandusrulle saab kasutada maa-aluse toitekaabli paigaldamiseks kuni Ø200 mm, kuigi sobiv mudel tuleks valida vastavalt kaabli tegelikule läbimõõdule ja paigaldustingimustele.

Milliseid tehnilisi näitajaid peaksid ostjad arvestama?

Kaablirulli valimine ainult välimuse järgi võib viia sobimatu paigalduseni. Professionaalsed ostjad peaksid hindama kaabli läbimõõtu, töökoormust, raami konstruktsiooni, ratta materjali, rulli konfiguratsiooni ja töökoha tingimusi.

Järgmised näited põhinevad Lingkai sirgjoonelise kaablirullivaliku jaoks avaldatud spetsifikatsioonidel.

Need spetsifikatsioonid näitavad, miks mudeli valik on oluline. Väiksema kaabli jaoks mõeldud rullikut ei tohiks automaatselt kasutada suurema või raskema kaabli jaoks. Ostjad peaksid sobitama rulli nimitöökoormuse ja kaabli läbimõõdu vahemiku tegelike projektinõuetega.

Kus kasutatakse nailonist rattakaabli maandusrullikuid?

Nailonrataste kaabli maandusrullikud on peamiselt seotud maa-aluse toitekaabli paigaldamisega. Neid saab paigutada piki kaabliteid, et pakkuda pidevat tuge, kui kaablit tõmmatakse rullilt lõppasendi poole.

Tüüpilised rakendused hõlmavad järgmist:

• Maa-aluse toitekaabli paigaldamine:Tugikaablid, kui neid tõmmatakse läbi kaevikute.
• Kommunaalinfrastruktuuri projektid:Aidates paigaldusmeeskondadel juhtida kaableid mööda planeeritud maa-aluseid marsruute.
• Tööstuslikud elektriprojektid:Raskete kaablite toetamine tehase ja rajatiste ehitamise ajal.
• Kaeviku nurga paigaldamine:Nurgarullikute kasutamine kaablite suunamiseks ümber suunamuutuste.
• Suure läbimõõduga kaabliprojektid:Sobivate rullimudelite valimine kaablitele, mis lähenevad Ø200 mm vahemikule.

Nurgapaigaldiste jaoks loetleb Lingkai spetsiaalsed kaablinurgarullikute mudelid, mille töökoormus on vahemikus 8 kN kuni 10 kN ja kaablite suurus ≤Ø80 mm kuni ≤Ø150 mm.

Kuidas valida õige kaabli maandusrull?

Praktiline valikuprotsess peaks algama pigem kaablist kui rullist. Enne ostmist peaksid paigaldusmeeskonnad koguma projekti peamised parameetrid ja võrdlema neid tootja spetsifikatsioonidega.

1. samm: kinnitage kaabli läbimõõt

Mõõtke või kinnitage kaabli välisläbimõõt. See on üks olulisemaid parameetreid, sest rull peab pakkuma sobivat tuge ilma kaabli liikumist piiramata.

2. samm: kontrollige kaabli raskust ja tõmbetingimusi

Rasked kaablid võivad tõmbamise ajal tekitada märkimisväärse mehaanilise koormuse. Valitud rullil peab olema paigaldustingimuste jaoks piisav töökoormus.

3. samm: tehke kindlaks sirge ja nurga sektsioonid

Sirge kaablitee ja terav kaeviku nurk ei nõua tingimata sama rulli konfiguratsiooni. Kasutage sirgete lõikude jaoks sirgjoonelisi rulle ja sobivaid nurgarulle, kus kaabel muudab suunda.

4. samm: kaaluge paigalduskeskkonda

Väliprojektid, ehitusplatsid ja maa-alused kaevikud võivad seadmed kokku puutuda mustuse ja niiskusega. Tugev raamikonstruktsioon ja sobiv laagrite paigutus võivad toetada töökindlust.

5. samm: võrrelge projekti kogunõudeid

Suurte projektide puhul peaksid ostjad arvestama vajalike rullikute arvu, kaabli marsruudi pikkust, vahekaugust, nurkade kogust, transpordinõudeid ja paigaldusgraafikut, selle asemel, et hinnata ainult ühiku hinda.

Kuidas need rullid kaabli paigaldamist parandavad?

Nailonrattakaabli maandusrulli väärtus ületab lihtsalt kaabli toetamise. Õigesti paigutatud rullid võivad kaasa aidata kontrollitavamale paigaldusprotsessile.

Praktilises plaanis on eesmärk luua juhitav kaablitee rullist kuni lõpliku paigaldusasendini. Rulli õige paigutus võib muuta tõmbamise etteaimatavamaks ja paigaldusmeeskondade jaoks hõlpsamini hallatavaks.

Kuidas saate kaabli maandusrullikuid hooldada?

Kuigi kaablirullid on suhteliselt lihtsad mehaanilised tööriistad, võib rutiinne kontroll aidata säilitada nende jõudlust korduvate projektide ajal.

• Kontrollige nailonrattaid enne iga suuremat paigaldust.
• Kontrollige laagreid ebatavalise takistuse või ebatavalise müra suhtes.
• Kontrollige raami deformatsiooni või nähtavate kahjustuste suhtes.
• Eemaldage liikuvatest komponentidest mustus, muda ja praht.
• Enne kaabli tõmbamise alustamist kontrollige, kas rull pöörleb vabalt.
• Ärge ületage määratud töökoormust.
• Vahetage kahjustatud komponendid enne rulli uuesti kasutuselevõttu välja.

Hooldusnõuded võivad olenevalt töösagedusest, asukoha tingimustest, kaabli kaalust ja käsitsemisviisist erineda. Elementaarne kasutuseelne ülevaatus on eriti oluline enne pikka kaabli tõmbamist.

Korduma kippuvad küsimused nailonist rattakaabli maandusrullikute kohta

1. Milleks nailonist rattakaabli maandusrulli kasutatakse?

Seda kasutatakse maa-aluste kaablite juhtimiseks ja toetamiseks paigaldamise ajal. Rull tagab kontrollitud veeretee, mis aitab vähendada kaabli ja maanduse otsest kontakti ja toetab kaabli joondamist.

2. Millise kaabli läbimõõduga Lingkai rullid mahutavad?

Lingkai avaldatud spetsifikatsioonid näitavad, et selle nailonrattakaabli maandusrullikute valikut saab kasutada maa-aluste toitekaablite jaoks kuni ligikaudu Ø200 mm. Õige mudel tuleks valida vastavalt kaabli läbimõõdule ja projekti nõuetele.

3. Kas nailonrullid sobivad raskete maa-aluste kaablite jaoks?

Need võivad olla sobivad, kui valitud mudelil on sobiv töökoormus ja kaabli läbilaskevõime. Mõne loetletud sirgjoonelise mudeli töökoormus on 10 kN, kuid ostjad peaksid alati enne valimist kontrollima projekti tegelikke koormustingimusi.

4. Mille poolest erinevad sirgjoonelised ja nurgakaablirullid?

Sirgejoonelised rullid on mõeldud peamiselt suhteliselt otseste kaablite jaoks, samas kui nurgarullid on ette nähtud kaablite toetamiseks ja suunamiseks ümber kraavinurkade või suunamuutuste.

5. Miks kasutatakse kaablirullikutes laagreid?

Laagrid võimaldavad rullil või veorattal kaabli liikumisel pöörata. See toetab kaabli sujuvamat liikumist ja aitab vähendada takistust tõmbamise ajal.

6. Millist materjali kasutatakse rullraami jaoks?

Lingkai teatab, et tema kaablirullide raamid on valmistatud tsingitud terasest. Erinevad mudelid võivad kasutada erinevaid raamikonstruktsioone, sealhulgas valatud alumiiniumraami, terasplaadist alust ja terastoru raami konstruktsioone.

Järeldus

Usaldusväärne maa-aluse kaabli paigaldamise protsess sõltub kaabli liikumise juhtimisest tõmbamise algusest kuni lõpliku paigutuseni. Õigesti valitudNailonist rattakaabli maandusrullvõib pakkuda juhiseid, tuge ja veerevat kontakti, mis on vajalikud kaabli paigaldamise kontrollitavamaks ja tõhusamaks muutmiseks.

Professionaalsete ostjate jaoks on kõige olulisemad kaalutlused kaabli läbimõõt, töökoormus, rulli konfiguratsioon, paigaldustee, nurganõuded, raami konstruktsioon ja projekti üldised tingimused. Erinevate kaablisuuruste ja paigalduskonfiguratsioonide jaoks mõeldud mudelitega pakub Lingkai praktilisi lahendusi maa-aluste kaablite paigaldusprojektidele. Kui hankite kaablirulle kommunaal-, tööstus-, infrastruktuuri- või elektripaigaldusprojekti jaoks, tutvuge nailonratta kaabli maandusrullikute tootevalikuga javõtke meiega ühendustmudeli valiku, tehniliste kirjelduste ja teie projekti jaoks sobiva hinnapakkumise saamiseks.
